Scopri quanto è facile creare strutture e travi in acciaio in 3D con il Drag-n-Drop in IronCAD

Questo video offre una breve panoramica su come progettare con travi e profili in acciaio in 3D e misurarli nei disegni 2D.
Otterrai automaticamente un riepilogo del numero, della lunghezza e del peso dei componenti.
Questo consente di ridurre drasticamente il tempo necessario per passare dalla fase di modellazione alla documentazione tecnica, migliorando al tempo stesso l’affidabilità dei dati generati.
Queste sono solo alcune delle funzionalità e degli strumenti per travi, saldatura e lavorazioni disponibili in IRONCAD.
L’integrazione tra ambiente 3D e strumenti di produzione permette di lavorare in modo continuo, evitando passaggi intermedi e perdite di informazioni tra reparti.

Creazione della Distinta Materiali (BOM) con ProActive Manager

Per vedere concretamente come funziona la generazione della distinta base in un flusso reale, puoi fare riferimento a questo contenuto:
In questo video viene mostrato come costruire una distinta materiali partendo da zero all’interno di un progetto di carpenteria metallica, utilizzando un approccio completamente integrato.
Viene inoltre evidenziato come il ProActive Manager consenta di gestire in modo strutturato le informazioni, rendendo la distinta non solo un output finale ma uno strumento attivo durante tutta la progettazione.

Il risultato è una distinta:

• automaticamente generata dal modello 3D
• sempre aggiornata ad ogni modifica
• pronta per essere utilizzata in produzione o per analisi costi
  Questo significa eliminare completamente attività manuali come conteggi, verifiche incrociate o aggiornamenti a posteriori, con un impatto diretto su tempi e margini di progetto.

Questo esempio rappresenta perfettamente l’approccio di IronCAD: non si tratta solo di modellare, ma di costruire un flusso in cui dati, geometria e documentazione restano sempre sincronizzati.
Un approccio che permette di prevenire errori prima che arrivino in officina, riducendo rilavorazioni e costi imprevisti.

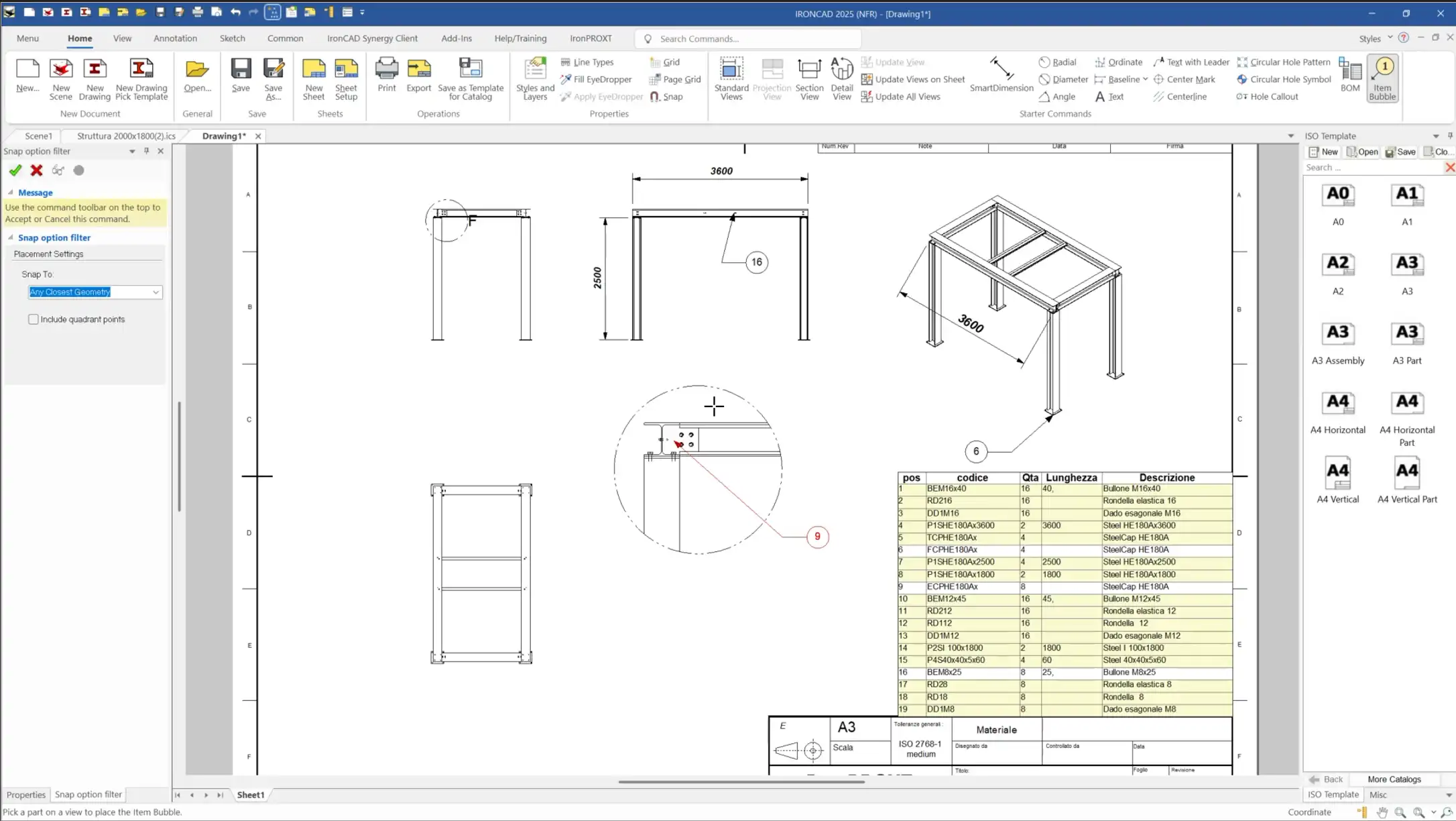

Rappresenta modelli 3D in disegni 2D chiari per la produzione, senza fraintendimenti

Puoi creare rapidamente disegni 2D quotati di assiemi e particolari, inclusi elenchi parti che forniscono automaticamente informazioni su lunghezza, peso e quantità di ogni tipo di trave e altri elementi.

Ogni tavola generata mantiene un collegamento diretto con il modello 3D, garantendo coerenza totale anche in caso di modifiche dell’ultimo minuto.
È inoltre possibile effettuare l’esportazione massiva (“batch export”) dei disegni 2D utilizzando template personalizzati, completi di quote, distinta base (BOM) e cartiglio — tutto pronto con un semplice clic.
Questo consente di standardizzare completamente il processo di produzione della documentazione tecnica, riducendo tempi operativi e possibilità di errore umano.

Progettazione 3D efficiente per carpenteria metallica con IRONCAD

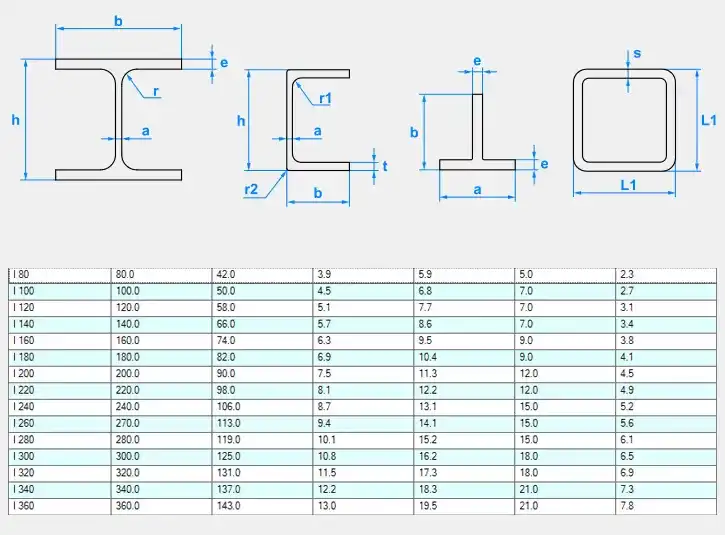

Scegli il tipo di trave e la dimensione desiderata da un’ampia gamma disponibile, oppure aggiungi facilmente dimensioni personalizzate da salvare e riutilizzare.
Travi H o I, profili a U, angolari, tubolari quadri e rettangolari: tutto è disponibile.

La disponibilità immediata di librerie parametriche consente di accelerare notevolmente la fase di progettazione, evitando la creazione manuale dei profili più utilizzati.

Le proprietà dei materiali vengono selezionate da un elenco predefinito. Sono inclusi acciai di varie qualità, acciai inox e profili in alluminio.
Questo permette di associare fin da subito informazioni corrette a ogni componente, fondamentali per calcoli strutturali, peso e costificazione.

Case Study

Saltängens Mekaniska AB

Saltängens Mekaniska è specializzata dal 1950 nella lavorazione, riparazione e saldatura di grandi componenti meccanici e strutture.
La loro esperienza su lavorazioni complesse evidenzia l’importanza di strumenti affidabili nella gestione di progetti su larga scala.
Dispone di un’officina di oltre 5000 m² con un parco macchine in grado di gestire lavorazioni importanti, come torniture fino a 13 metri e sollevamenti fino a 30 tonnellate.
In contesti produttivi di questo tipo, la precisione dei dati progettuali è un fattore critico per evitare errori costosi.

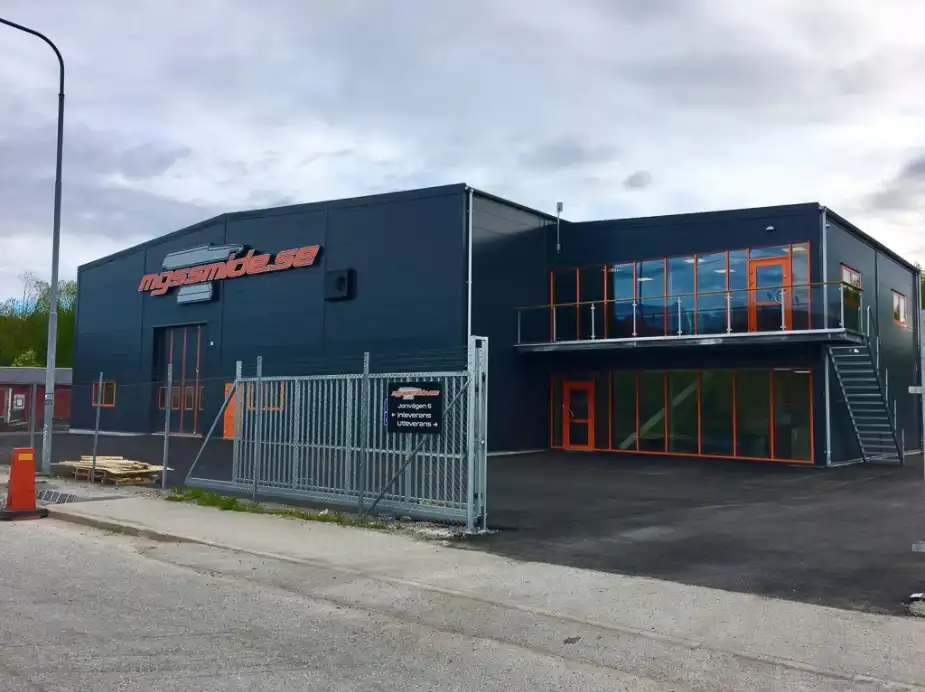

MGS Smide ha una lunga esperienza nella carpenteria metallica e offre servizi di taglio laser e plasma, oltre alla realizzazione di strutture portanti.
La loro operatività quotidiana richiede strumenti in grado di adattarsi rapidamente a progetti diversi mantenendo elevati standard qualitativi.
Utilizzano IRONCAD da molti anni, ottenendo risultati eccellenti. La libreria di travi è ampiamente utilizzata, così come la possibilità di esportare file DXF per macchine da taglio.
L’integrazione tra progettazione e produzione rappresenta uno dei principali vantaggi competitivi evidenziati da queste realtà.

MGS Smide
“Produciamo principalmente strutture in acciaio qui da MGS, quindi utilizzo quotidianamente la funzione Steels di IRONCAD. È molto semplice costruire e modificare strutture grazie a tutte le funzionalità disponibili.”
— Matthias Sjöström, MGS
