Abbiamo ridefinito il 2D

IronCAD Draft

Potenza, compatibilità e integrazione totale

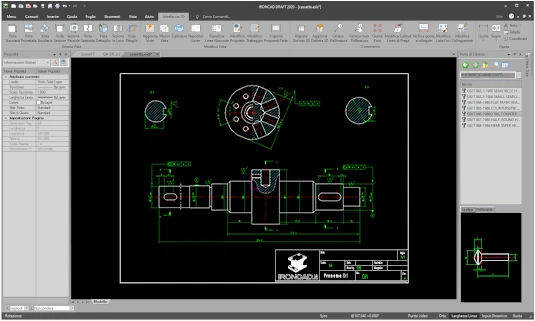

2D

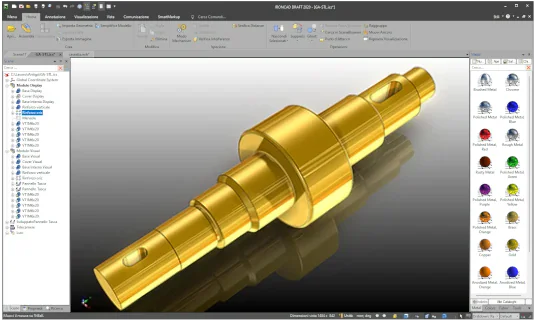

3D

↔

Per decenni gli utenti hanno dovuto scegliere se lavorare in 2D o 3D, storicamente i progettisti lavorano in 2D.
Oggi c’è un’altra opzione, IronCAD Draft I disegnatori, normalmente preferiscono la capacità di controllo 2D e la cura artigianale sia dei disegni, sia dei dettagli, per comunicare in modo chiaro ed efficiente il loro lavoro. Per questi utenti, la redazione di tavole 2D è una forma d’arte, non soltanto una serie di linee su un pezzo di carta. Mentre per alcuni progettisti, l’evoluzione della modellazione 3D ha reso più facile la progettazione dei prodotti, per molti altri il lavoro in 3D non è una necessità, ma è utile.
Oggi, IronCAD offre IronCAD Draft (un componente della Design Collaboration Suite), un ottimo strumento di elaborazione 2D estremamente facile da imparare, l’interfaccia utente standard e una capacità di integrazione unica con il 3D, consente agli utenti il lavoro in 2D, ma anche di visualizzare, analizzare, creare rendering dal modello 3D generato da fornitori e colleghi.

La filosofia Draft

I disegnatori che utilizzano IronCAD Draft apprezzano la cura artigianale del disegno tecnico, ma con una marcia in più:
possono visualizzare, analizzare e creare rendering dai modelli 3D generati da colleghi o fornitori, il tutto restando in un ambiente 2D familiare e immediato.

IronCAD Draft è facile da imparare, potente da usare, e perfettamente integrato nel flusso di lavoro 3D.

Compatibilità senza paragoni con AutoCAD^®

IronCAD Draft apre, modifica e salva file DWG e DXF generati da AutoCAD^®, garantendo uno scambio dati fluido con clienti e collaboratori.
L’interfaccia è familiare e l’adattamento è immediato: molti comandi sono identici a quelli di AutoCAD^®, riducendo il tempo di apprendimento.
Passare da AutoCAD® a IronCAD Draft è naturale: stesso linguaggio, maggiore flessibilità.

Potenti capacità di produzione

IronCAD Draft nasce dalla combinazione della tecnologia IronCAD 3D con quella CAXA 2D, due eccellenze unite in una soluzione unica e integrata.
Dispone di tutti gli strumenti per la creazione e modifica 2D:

• Linee, archi, cerchi, rettangoli, ellissi, spline, poligoni
• Assi, modelli di tratteggio, linee parallele e riferimenti
• Blocchi associativi e Editor di comandi
• Copia formato, Finestra proprietà, Editor di testo
• Librerie meccaniche e parametriche pronte all’uso

Interfaccia utente semplificata

IronCAD Draft utilizza un’interfaccia Windows-style Fluent Ribbon Bar, progettata per ottimizzare il flusso di lavoro.
Le funzioni più comuni sono raccolte in schede intuitive e personalizzabili, così da accedere ai comandi più usati con un solo clic.

• Interfaccia moderna e familiare
• Layout completamente personalizzabile
• API di programmazione per utility su misura

Un ambiente di lavoro pensato per adattarsi al tuo metodo, non il contrario.

Scambio dati 3D e comunicazione

IronCAD Draft importa i principali formati 3D standard:

ACIS, Parasolid, IGES, STEP, IronCAD 3D, Pro/E, NX (UG), CATIA

Questo permette di:

• Verificare modelli, controllare interferenze e costruire assiemi
• Creare rendering realistici e animazioni 3D
• Salvare componenti in cataloghi personalizzati per il riutilizzo rapido

  Inoltre, mantiene associazione completa tra 3D e 2D:
• Le tavole si aggiornano automaticamente alle modifiche del modello
• Le informazioni di distinta materiali e quotatura si sincronizzano in tempo reale

Condivisione e output

IronCAD Draft consente di esportare e condividere facilmente i propri disegni in diversi formati:

• DWG / DXF
• PDF
• Formati immagine raster (JPG, PNG, BMP, TIFF)

In sintesi

• Ambiente 2D moderno e produttivo
• Compatibilità totale con AutoCAD®
• Integrazione con modelli 3D IronCAD
• Strumenti di disegno e modifica completi
• Interfaccia personalizzabile Ribbon Bar
• Scambio e comunicazione universali
