Layout in 3D

System 3R: layout di automazione realizzati in 3D con IronCAD

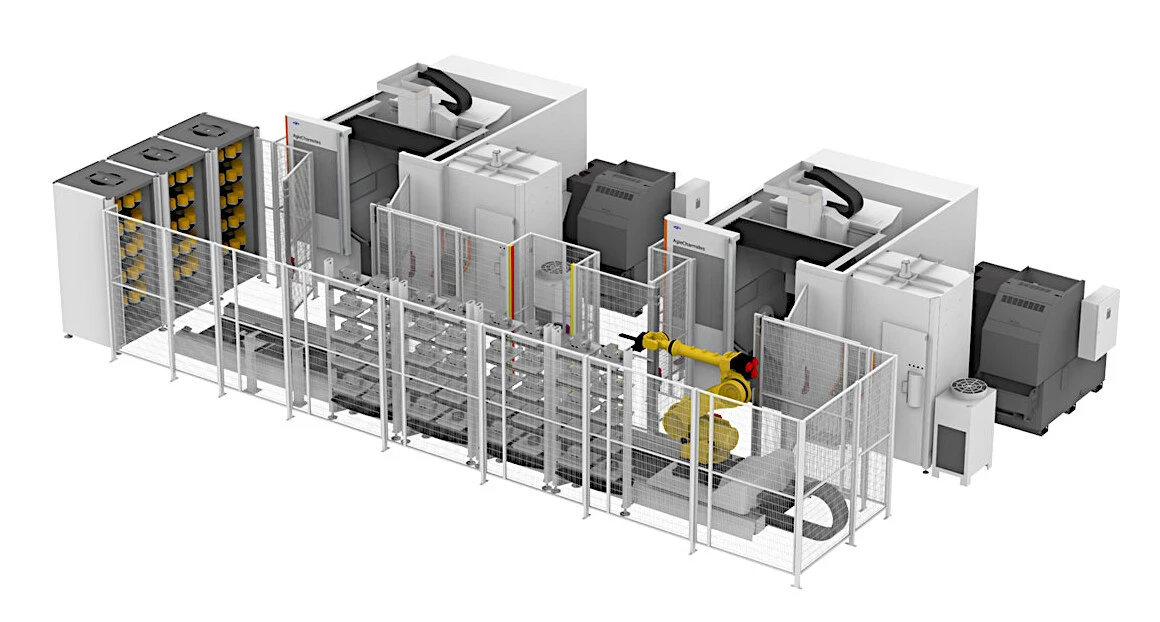

System 3R, parte del gruppo GF Machining Solutions, è un marchio di riferimento internazionale nel campo dell’automazione della produzione.
L’azienda realizza soluzioni avanzate per il funzionamento robotizzato di frese e torni CNC, con robot che si muovono su binari per garantire continuità operativa e riduzione dei costi.

System 3R utilizza IronCAD da molti anni con successo per visualizzare le proprie soluzioni e adattarle alle esigenze specifiche di ciascun cliente.

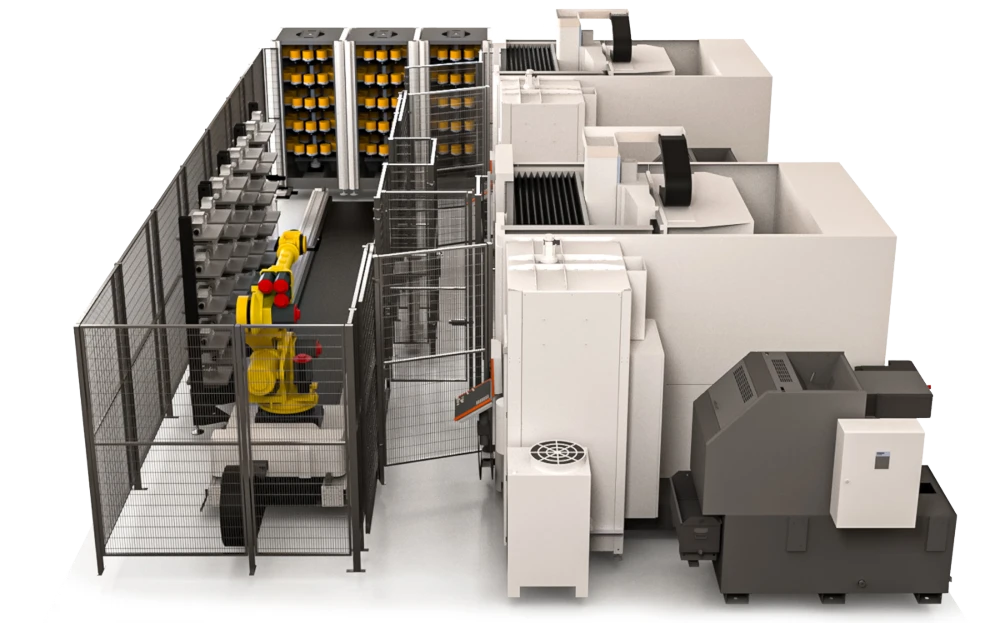

Recinzioni, robot, binari e macchinari CNC vengono gestiti e posizionati in IronCAD con precisione millimetrica.

“IronCAD è facile da usare e da imparare.
Abbiamo formato internamente esperti di automazione in Europa, Stati Uniti e Asia per utilizzare IronCAD in modo rapido ed efficiente nella costruzione di layout 2D e 3D, soprattutto nella fase di preventivazione ai clienti.”
Magnus Bobeck System 3R (GF Machining Solutions)_

PMH International AB: magazzini industriali progettati in 3D

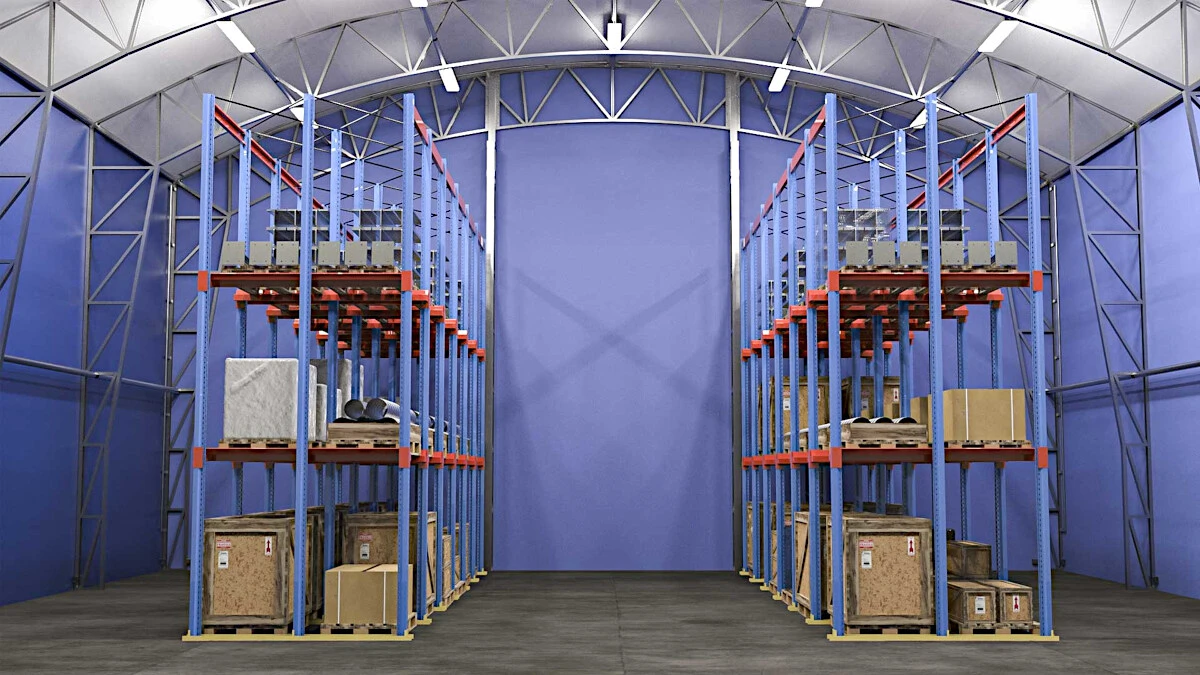

PMH International AB, con sede a Ystad, fornisce soluzioni industriali modulari come capannoni con struttura metallica e rivestimenti in tessuto per pareti e soffitti.
Grazie a IronCAD, PMH può visualizzare rapidamente le soluzioni proposte ai clienti, adattando gli spazi in base alle specifiche esigenze e creando rendering fotorealistici per la fase di vendita.

Le strutture metalliche vengono progettate in IronCAD e combinate modularmente tramite Drag & Drop nell’ambiente 3D.

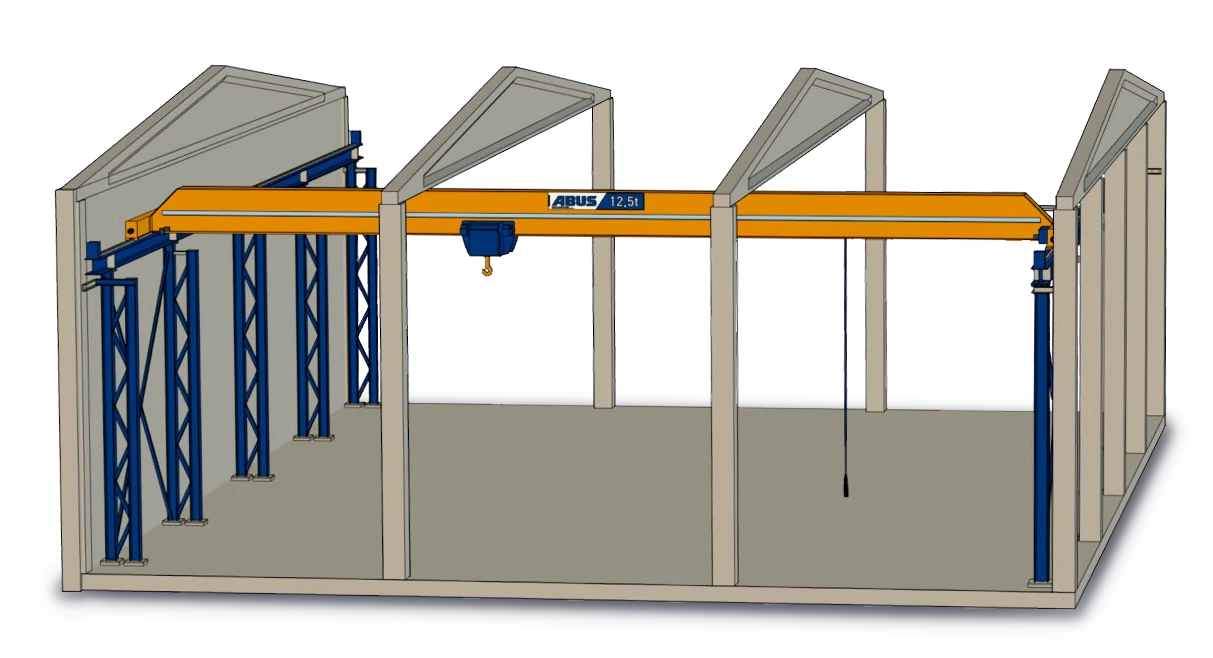

Inoltre, PMH utilizza IronCAD per mostrare come gru e attrezzature di sollevamento possono integrarsi negli edifici esistenti dei clienti, offrendo una visione completa e immediata del progetto.

IronCAD si dimostra vantaggioso per ogni tipo di applicazione, dalla logistica alla produzione industriale.

Höga Kusten Teknikresurs AB: attrezzature per la lavorazione del legno

Höga Kusten Teknikresurs AB (HKTR) è un’azienda svedese in rapida crescita che offre servizi di costruzione e sviluppo di prodotti per diversi settori, tra cui quello della lavorazione del legno.
Grazie all’esperienza maturata, HKTR è in grado di progettare impianti complessi e soluzioni di movimentazione su larga scala.

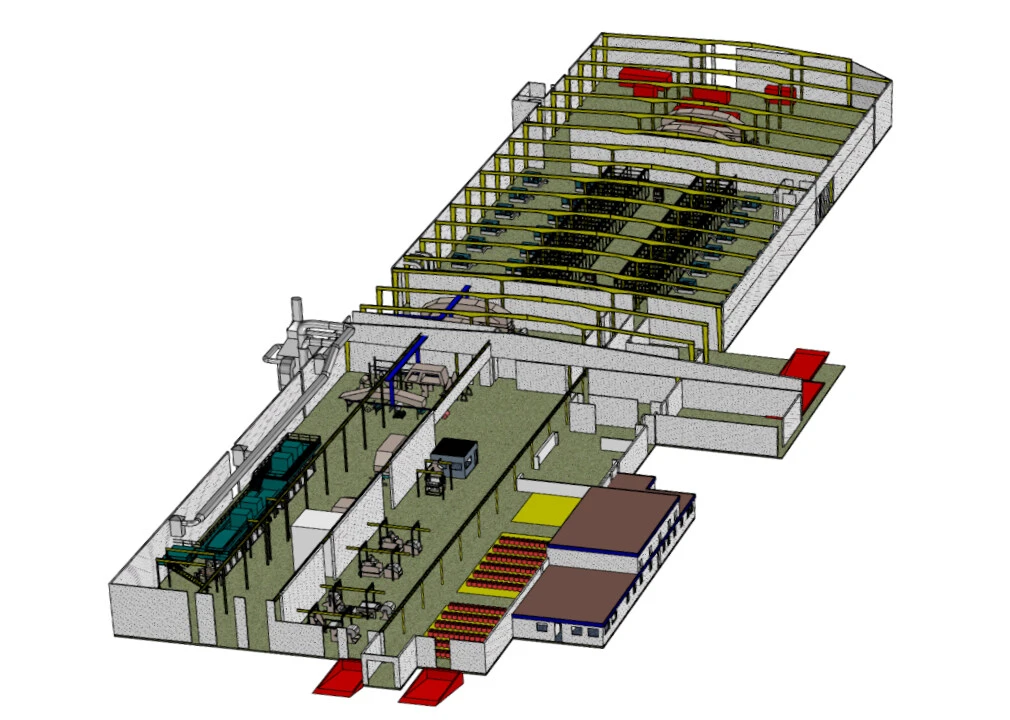

Spesso, i progetti partono da disegni 2D dell’ambiente esistente, che vengono importati in IronCAD come riferimento per la creazione del layout 3D.
In questo modo, è possibile sviluppare strutture e impianti realistici, mantenendo una visione completa del contesto produttivo.

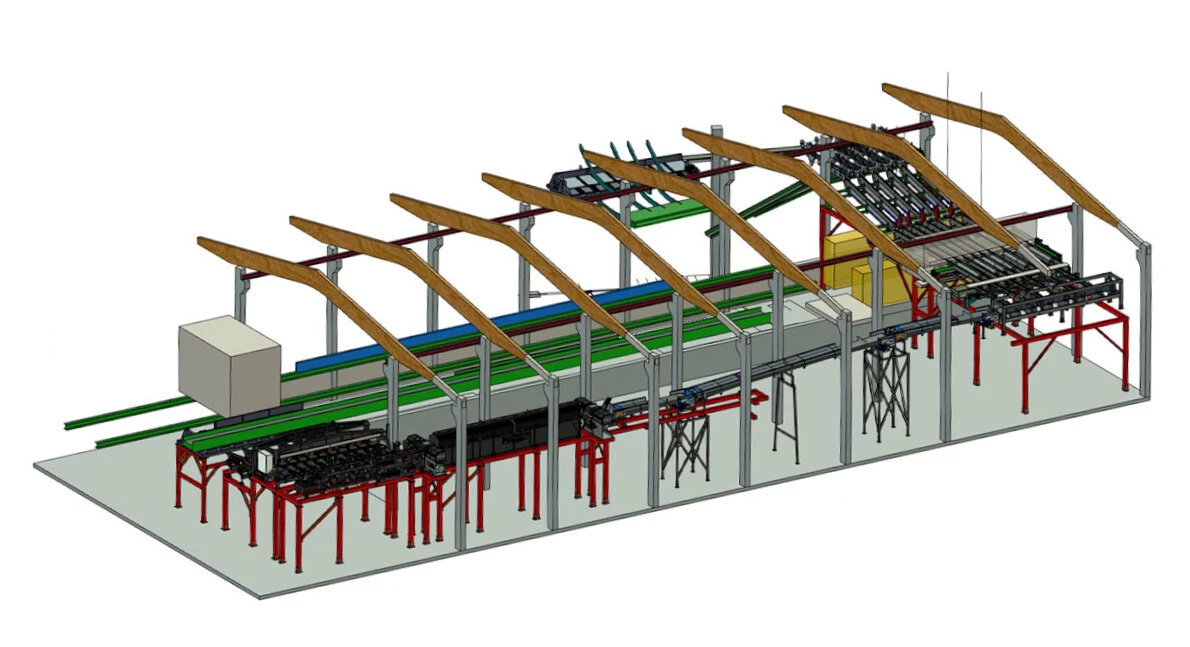

L’immagine mostra attrezzature per la movimentazione dei segati, destinate alle segherie e trasportate tramite nastri a catena.
Il modello 3D, composto da migliaia di parti, è stato ottimizzato con il comando Semplifica Modello, che consente di regolare il livello di dettaglio visivo in base al tipo di layout.

Flessibilità e prestazioni per layout complessi

In molti software CAD 3D, la gestione dei vincoli può diventare un ostacolo nei layout complessi: alcuni sistemi richiedono fino a 100.000 vincoli per mantenere stabili le parti.
Con IronCAD, questo non accade.

Le parti e gli assiemi restano stabili esattamente dove si desidera, ma possono essere spostati liberamente e rapidamente con massima precisione, rendendo IronCAD ideale per la progettazione di layout.

Anche con modelli di grandi dimensioni e migliaia di componenti, IronCAD garantisce prestazioni elevate nelle operazioni più comuni: apertura, salvataggio, importazione di file 3D pesanti (STEP, X_T), e creazione di viste nei disegni 2D.
Gli sviluppatori di IronCAD hanno lavorato per anni sull’ottimizzazione delle prestazioni, rendendolo oggi uno dei CAD 3D più efficienti al mondo nella gestione di grandi assiemi.

Dal 2D al 3D: un flusso di lavoro fluido

IronCAD consente anche di partire da un disegno 2D DWG/DXF e utilizzarlo come base per lo sviluppo del layout in 3D.
È possibile aggiungere macchine, strutture o impianti importati dai fornitori e ottimizzare intere linee produttive direttamente in ambiente 3D.

Quando necessario, il progetto può essere rappresentato in disegni 2D tecnici o in rendering realistici per presentazioni e offerte commerciali.

IronCAD Layout – Ottimizza, automatizza, visualizza

Con IronCAD, il layout diventa più veloce, preciso e intuitivo.
Dal concept alla presentazione finale, ogni passaggio può essere gestito nello stesso file.

IronCAD è la soluzione ideale per chi lavora in automazione, produzione e pianificazione industriale, offrendo una combinazione imbattibile di potenza, flessibilità e semplicità.
