RailingsXT è uno degli strumenti più potenti di IronPROXT, progettato per creare rapidamente sistemi di ringhiere completamente parametrici direttamente all'interno di IronCAD.

Che si tratti di parapetti per scale, passerelle, soppalchi, balconi, piattaforme industriali o protezioni per macchinari, RailingsXT consente di generare l'intero assieme in pochi clic, mantenendo sempre il pieno controllo parametrico del progetto.

Invece di modellare manualmente ogni montante, corrimano o pannello, è sufficiente definire le dimensioni principali e la configurazione desiderata: il software si occupa automaticamente della creazione dell'intera struttura.

Perché utilizzare RailingsXT?

La progettazione di ringhiere è spesso un'attività lunga, ripetitiva e soggetta a modifiche durante lo sviluppo del progetto.

RailingsXT automatizza questo processo permettendo di:

• creare ringhiere complete in pochi secondi;
• eliminare la modellazione ripetitiva;
• modificare rapidamente qualsiasi dimensione;
• standardizzare i componenti aziendali;
• ridurre gli errori di progettazione;
• velocizzare la realizzazione delle commesse.

Che il progetto preveda pochi metri di ringhiera oppure centinaia di metri distribuiti su un impianto industriale, RailingsXT consente di ottenere un enorme risparmio di tempo.

Inserimento intelligente

Per creare una nuova ringhiera è sufficiente trascinare il comando RailingsXT nella scena.

È possibile inserirla liberamente oppure trascinarla direttamente sul bordo di un elemento esistente, ad esempio:

• pianerottoli;
• balconi;
• passerelle;
• piattaforme;
• strutture metalliche.

Quando viene rilasciata sul bordo di un solido, RailingsXT riconosce automaticamente la lunghezza disponibile e genera immediatamente una ringhiera delle dimensioni corrette.
Una volta posizionata, una finestra di dialogo permette di personalizzarne ogni caratteristica.
Suggerimento: trascinando la ringhiera direttamente sul bordo di un elemento, la lunghezza viene rilevata automaticamente, evitando di inserire manualmente le quote.

Configurazione completa di ogni componente

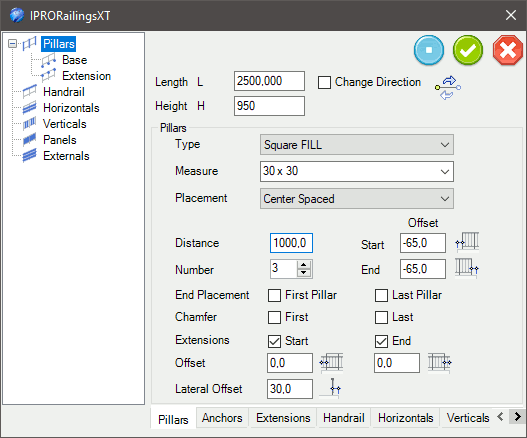

La finestra di RailingsXT è suddivisa in diverse sezioni, ognuna dedicata a un elemento della ringhiera.

È possibile scegliere e configurare:

• montanti;
• piastre di base;
• prolunghe;
• corrimano;
• correnti orizzontali;
• elementi verticali;

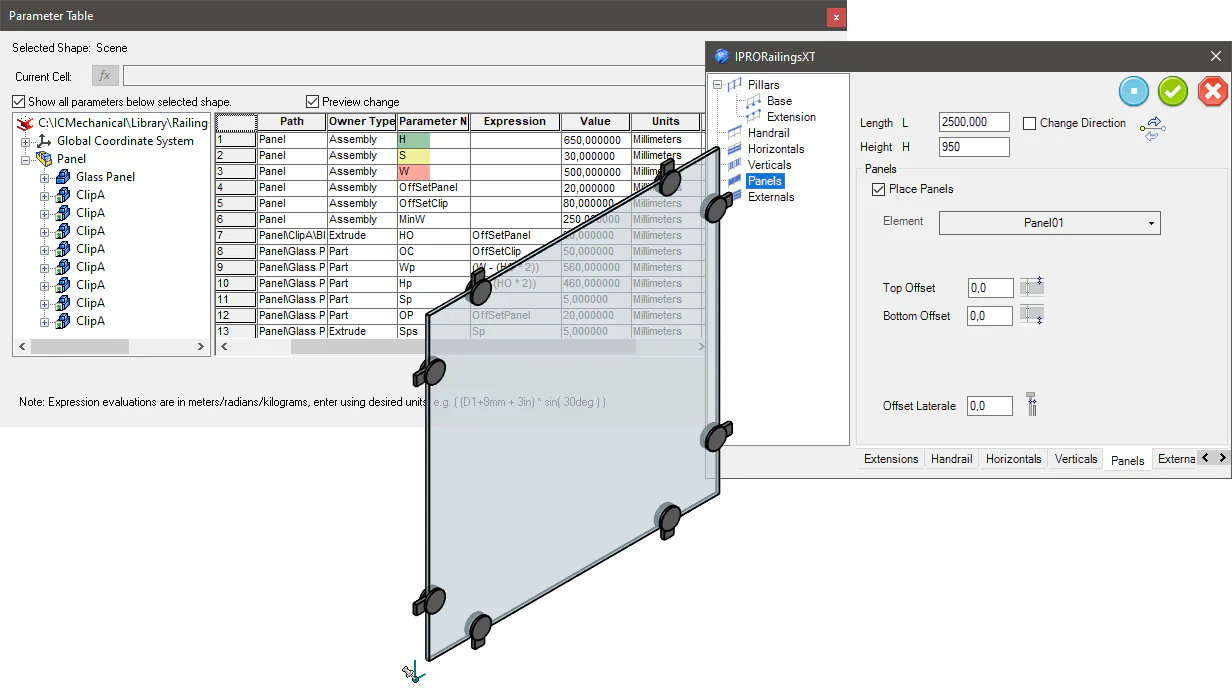

• pannelli in vetro;
• componenti esterni;
• fermapiede

Ogni componente può essere sostituito con un altro modello presente nella libreria oppure personalizzato nelle proprie dimensioni e opzioni.
Questo permette di creare numerose tipologie di ringhiere senza dover modellare ogni volta un nuovo assieme.

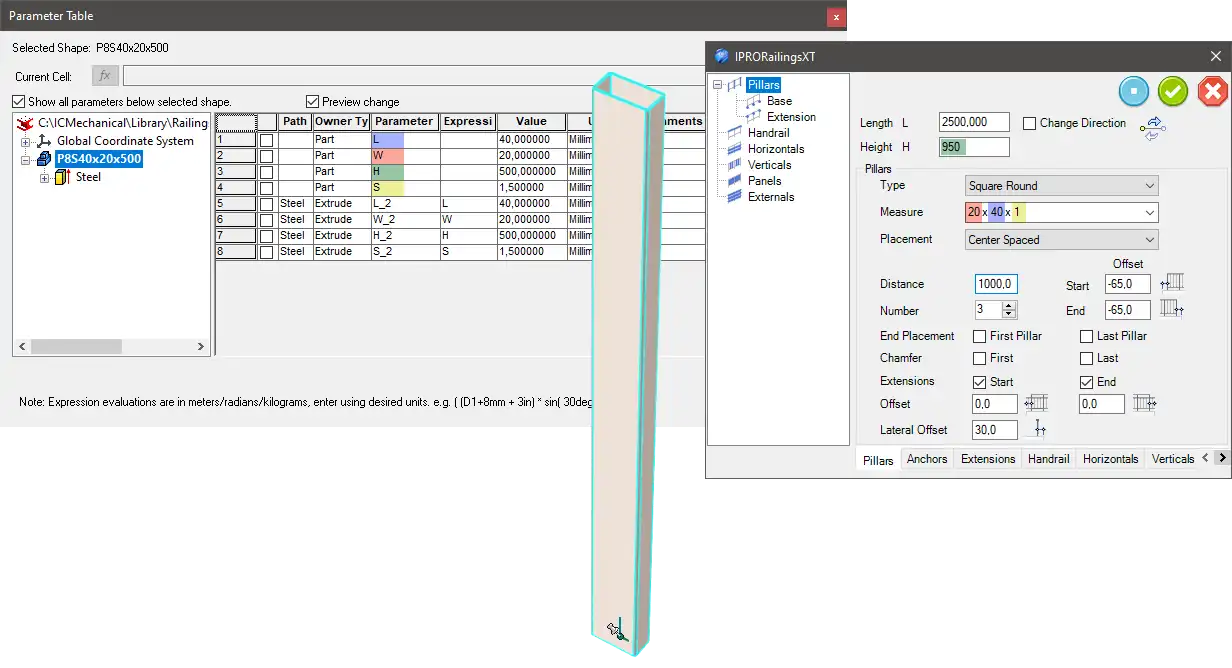

Come creare componenti personalizzabili

RailingsXT è stato progettato per utilizzare componenti completamente personalizzabili.

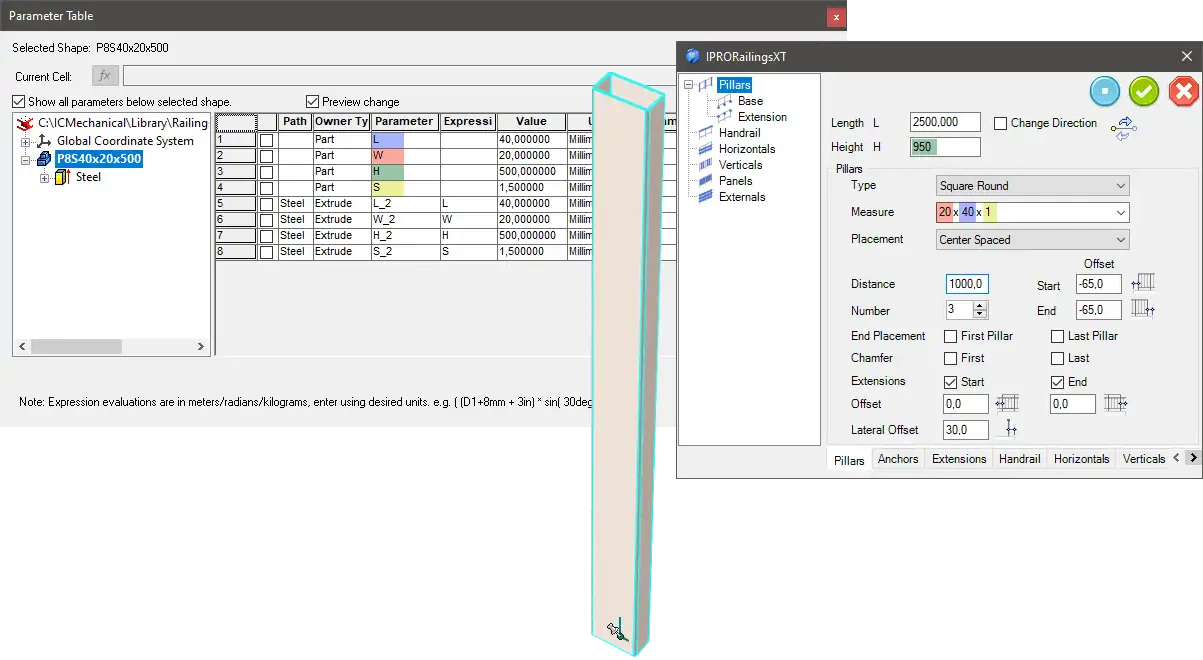

Per adattarsi automaticamente alle dimensioni della ringhiera, i modelli devono contenere alcuni parametri fondamentali.

Tra i principali troviamo:

• L → lunghezza
• W → larghezza
• H → altezza
• S → spessore

A seconda del tipo di componente possono essere utilizzati ulteriori parametri per gestire:

• dimensione minima dei pannelli;
• posizionamento delle clip;
• offset rispetto ai bordi;
• quote delle piastre;
• opzioni di montaggio.

L'ancora del componente viene utilizzata come punto di inserimento, consentendo una perfetta integrazione con il sistema automatico di RailingsXT.
Questo approccio permette di utilizzare i propri componenti aziendali mantenendo tutta la flessibilità della progettazione parametrica.

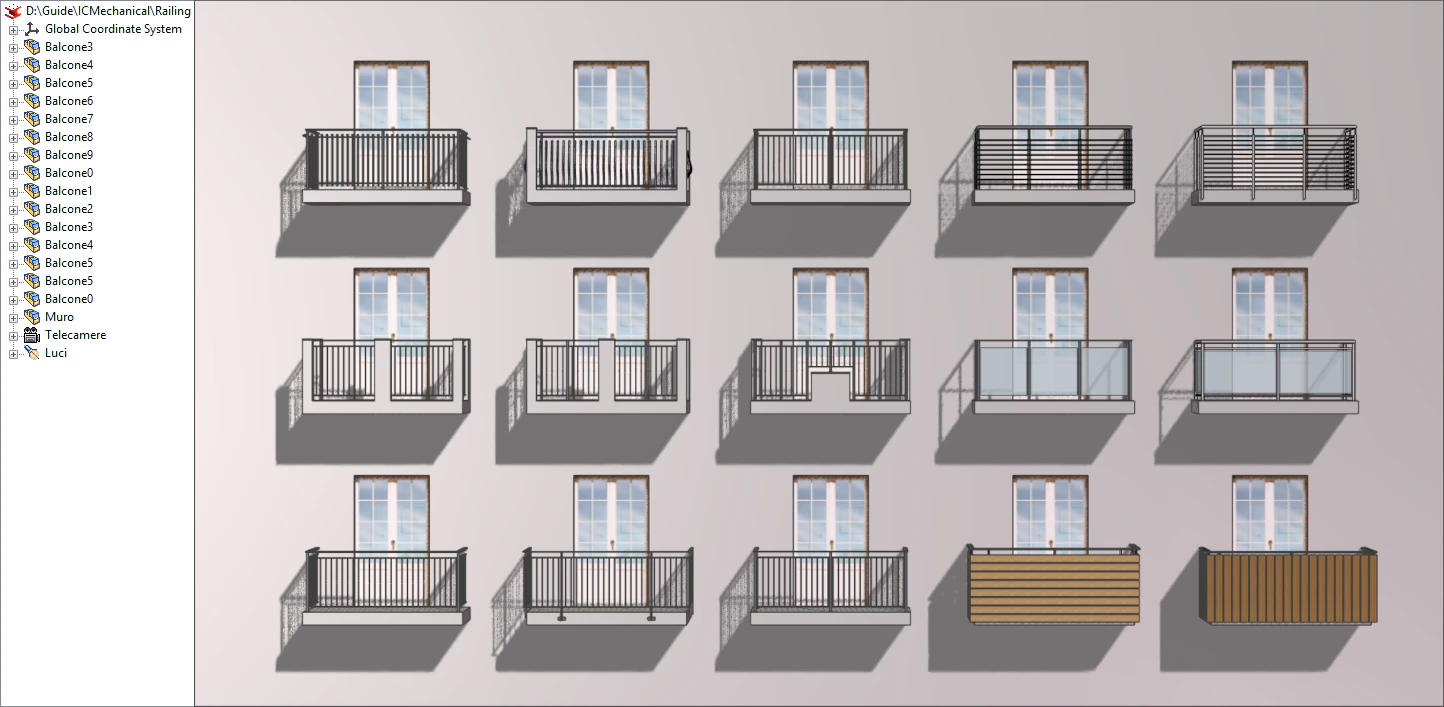

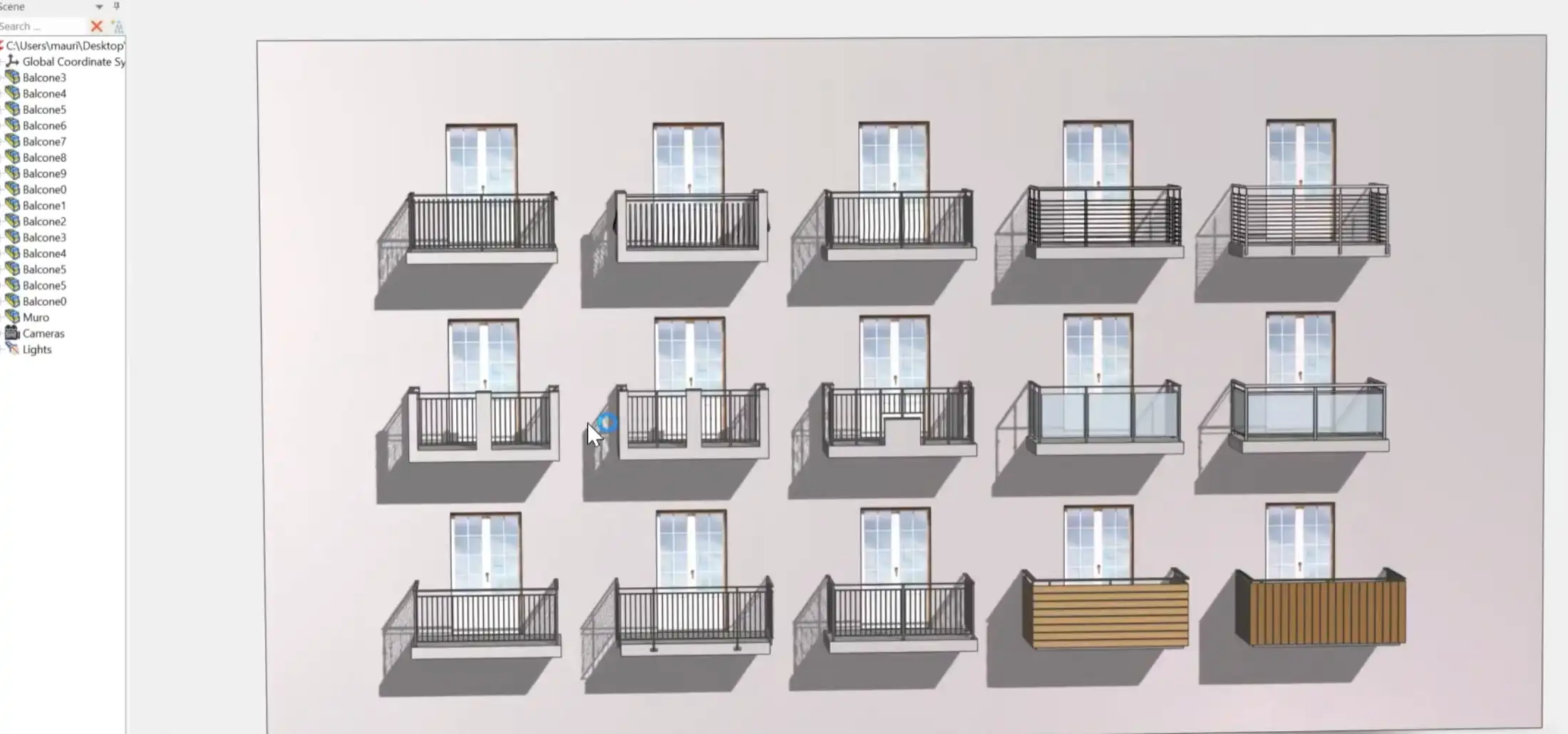

Applicazioni

RailingsXT è ideale per la progettazione di:

• ringhiere industriali;
• parapetti di sicurezza;
• scale;
• passerelle;
• soppalchi;
• balconi;
• piattaforme;
• impianti;
• protezioni macchine;
• sistemi con pannelli in vetro.

Molto più di un software: sviluppiamo le tue soluzioni

In Fronema non ci limitiamo a fornire strumenti avanzati come IronPROXT.
Affianchiamo ogni cliente nello sviluppo di soluzioni personalizzate, costruite sulle reali esigenze del proprio ufficio tecnico.
Ogni azienda ha standard progettuali, componenti proprietari e flussi di lavoro differenti. Per questo motivo, oltre ai potenti strumenti già inclusi in IronPROXT, possiamo realizzare librerie, automazioni e funzionalità completamente personalizzate.
Possiamo aiutarti a:

• sviluppare librerie parametriche aziendali;
• creare componenti personalizzati per RailingsXT;
• automatizzare operazioni ripetitive;
• realizzare strumenti dedicati ai tuoi processi produttivi;
• configurare template aziendali;
• integrare nuove funzionalità in IronCAD e IronPROXT;
• formare il tuo ufficio tecnico per ottenere il massimo dalla piattaforma.

Il nostro obiettivo non è semplicemente vendere un software, ma aiutarti a progettare più velocemente, standardizzare il lavoro e aumentare la produttività del tuo reparto tecnico.
Se hai un'esigenza particolare, possiamo trasformarla in una soluzione concreta perfettamente integrata nel tuo ambiente IronCAD.

Progetta più velocemente con RailingsXT

RailingsXT unisce la semplicità della progettazione parametrica alla potenza dell'automazione, consentendo di realizzare ringhiere professionali in pochi minuti anziché in ore.
E con il supporto tecnico e lo sviluppo personalizzato di Fronema, puoi andare ancora oltre, trasformando IronCAD in un ambiente di progettazione costruito su misura per il tuo modo di lavorare.

IronPROXT: meno tempo dedicato alla modellazione ripetitiva, più tempo per progettare.

Richiedi una dimostrazione e scopri come velocizzare il tuo workflow nella carpenteria metallica.
