Carpenteria

Crea travi e interi telai in 3D in modo facile e veloce. Scegli le travi da un’ampia gamma di standard oppure create le vostre librerie. È inoltre possibile realizzare altre esigenze tipiche, come scale in acciaio, ringhiere e costruzioni in generale. Naturalmente, è possibile creare facilmente disegni 2D quotati partendo dai modelli 3D.

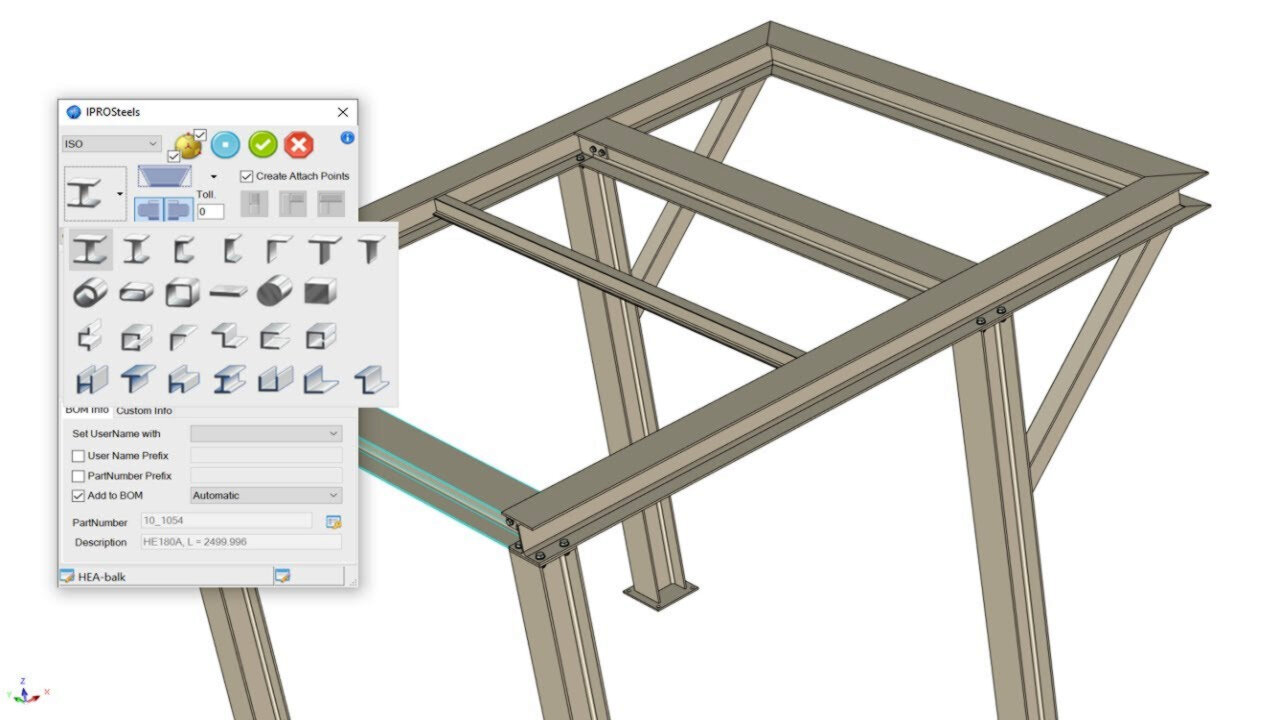

Crea facilmente telai e travi in acciaio in 3D con il Drag-o-Drop di IronCAD

Questo video offre una breve panoramica di come sia possibile progettare travi e profilati in acciaio in 3D e generare disegni 2D. Si otterrà automaticamente una distinta dei pezzi, con la lunghezza e il peso.

Queste sono solo alcune delle funzioni e degli strumenti per travi e profilati disponibili in IronCAD.

Dal modello 3D al 2D per una produzione senza equivoci

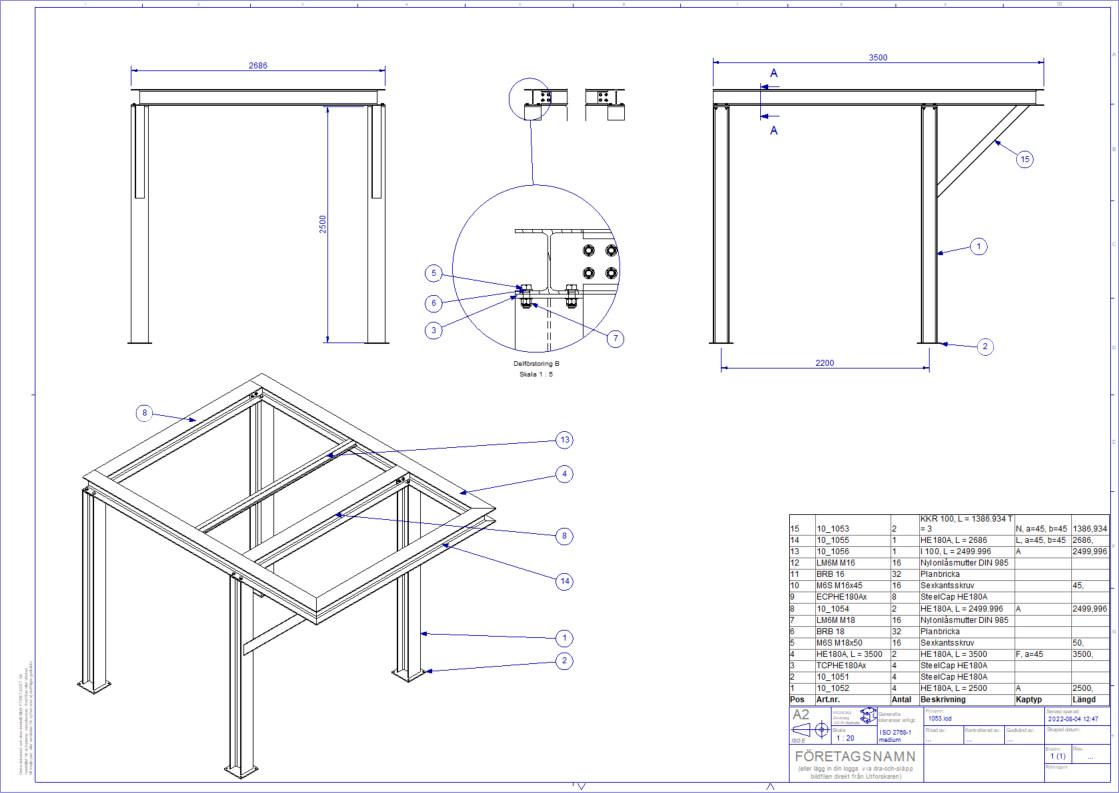

È possibile creare rapidamente disegni 2D quotati dell’assemblaggio e dei dettagli, compresi distinte di parti che possono fornire automaticamente informazioni sulla lunghezza, il peso e il materiale, per il tipo di trave e estrarre altri tipi di dati.

È anche possibile “esportare in batch” i disegni 2D con i propri templates di disegno 2D preimpostati di vari tipi, tra cui la quotatura, l’elenco dei pezzi e il cartiglio del disegno, tutto pronto con la semplice pressione di un pulsante.

Travi secondo ogni standard

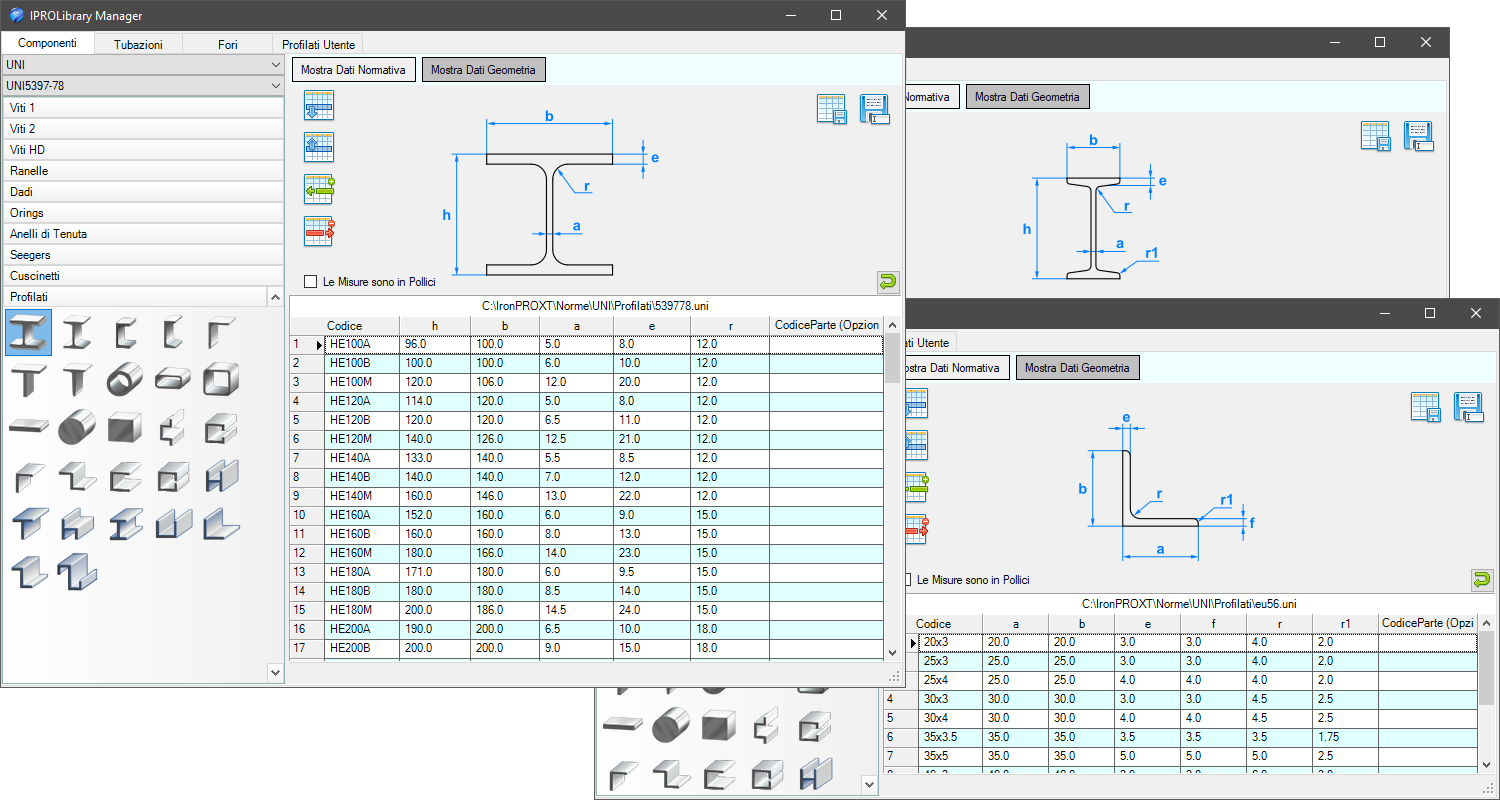

Scegliete il tipo di trave e la dimensione desiderata da un’ampia gamma, oppure aggiungete semplicemente le vostre dimensioni che possono essere salvate e facilmente riutilizzate. Travi a H o a I, a U, angolari, tubi quadri e rettangolari: tutto è disponibile.

Anche le proprietà dei materiali può essere selezionata da un elenco standard o persanalizzato. Sono inclusi acciai di varie qualità, profili in acciaio inox e profili in alluminio. L’immagine mostra alcuni esempi.

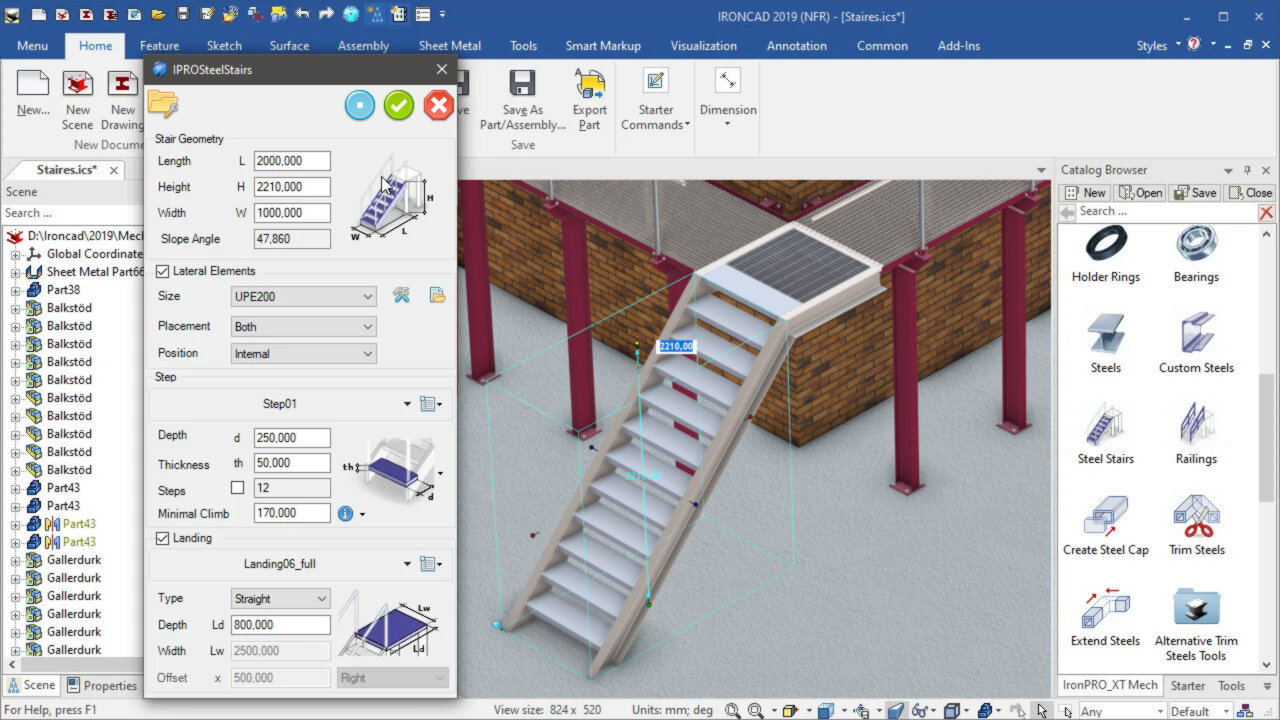

Crea una scala in acciaio completa in 3D

Selezionando diverse opzioni nella finestra di dialogo, IronCAD crea in pochi secondi una scala in acciaio con il numero di gradini desiderato. È possibile scegliere tra diversi tipi di corrimano: a piastra o a travi. Le giunzioni bullonate per le pedate vengono create automaticamente. È altrettanto facile creare diversi tipi di ringhiere.

È inoltre possibile trascinare le maniglie e agganciarsi ad altre parti del progetto per regolare le dimensioni, aggiornando l’intera scala in tempo reale sullo schermo. Una funzionalità che fa risparmiare tempo! In quest’ambito sono in fase di sviluppo numerose funzionalità intelligenti e utili, risultato diretto del nostro stretto contatto con utenti e sviluppatori, senza intermediari!

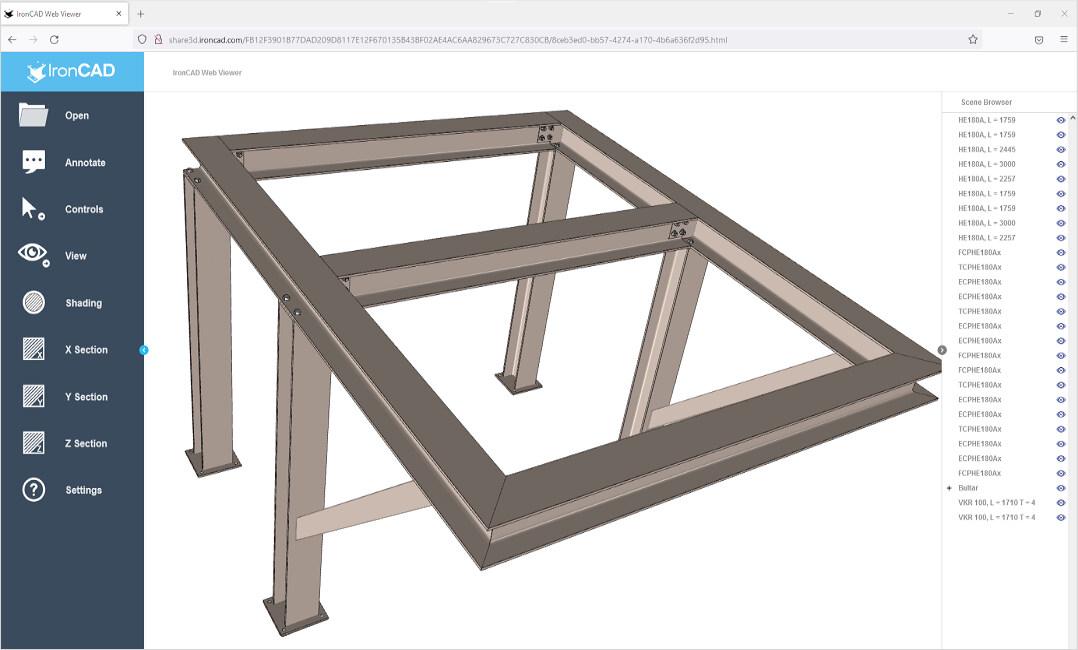

Visualizza i modelli 3D nel browser web

Una volta creato un progetto, potreste voler mostrare ad altri il risultato. Potrebbe trattarsi di clienti o colleghi e per farlo basta premere un pulsante in IronCAD: il gioco è fatto!

Ora avete un link che potete condividere con chiunque vogliate. Il destinatario può aprire il progetto in 3D nel suo normale browser. Può ruotare, accendere e spegnere le parti, creare sezioni dinamiche, zoomare, vedere la struttura e i nomi delle parti.

Super facile! utilizza solo il tuo browser.
Tutto questo non richiede l’installazione di alcun software.

Piegatura e sviluppo della lamiera

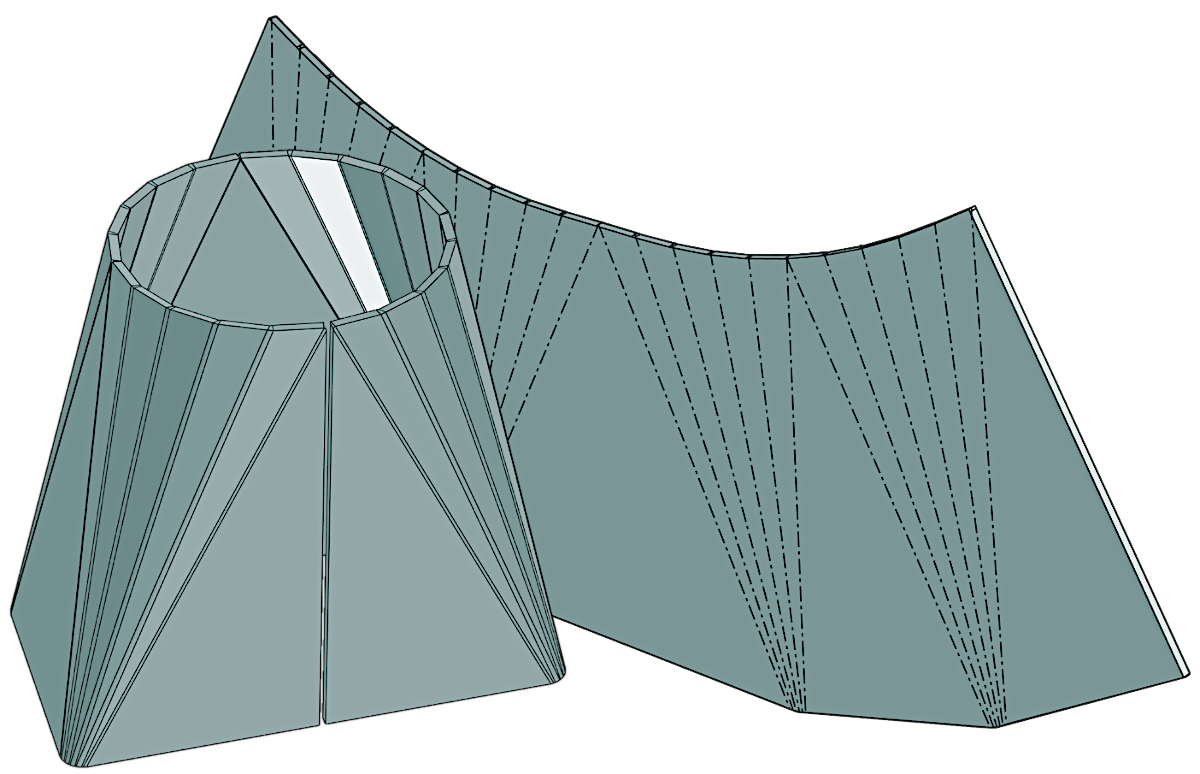

Un’esigenza comune è quella di creare una lamiera curva in 3D e poi svilupparla. In IronCAD è possibile farlo utilizzando un pacchetto completo di funzioni. È possibile creare qualsiasi cosa, dalla semplice curvatura della lamiera fino a quelle più avanzate, come la curvatura della lamiera (ad esempio “da tonda a quadrata”) mediante piegatura a pressa piega. Naturalmente, con pochi e rapidi passaggi, è possibile esportare una lamiera sviluppata in formato DXF 2D da utilizzare nella macchina per il taglio laser.

Saltängens Mekaniska AB

Dal 1950 Saltängens Mekaniska è specializzata nella lavorazione, riparazione e saldatura di grandi parti di macchine e altre strutture. Nella loro considerevole officina di oltre 5000 metri quadrati, c’è un parco macchine in grado di gestire la maggior parte delle strutture, come torniture fino a 13 metri e gru in grado di sollevare merci fino a 30 tonnellate.

“IronCAD è uno strumento comodo per noi, che ci permette di progettare e sviluppare basi di lavorazione per la nostra produzione in modo rapido e semplice. Ci dà anche l’opportunità di presentare visivamente diverse soluzioni ai nostri clienti. Utilizziamo IronCAD principalmente per la progettazione di lamiere, svasature, telai in acciaio e profili di taglio. Siamo molto soddisfatti del supporto rapido e valido che riceviamo”.
Magnus Andersson, tecnico di produzione, Saltängens Mekaniska Verkstad AB

Mgs Smide utilizza IronCAD con grande successo

Mgs Smide i Sthlm AB ha una vasta esperienza nella costruzione di strutture ed è in grado di fornire sia il taglio laser e al plasma che le costruzioni di travi portanti. Mgs Smide utilizza IronCAD da molti anni e il programma ha contribuito a creare molti progetti di successo. La gamma di travi prontamente disponibili è molto utilizzata, così come la possibilità di esportare file DXF alla macchina per il taglio laser o al plasma.

“Qui a Mgs produciamo soprattutto travi in acciaio, quindi utilizzo quotidianamente la funzione di Carpenteria di IronCAD. È molto facile costruire e manipolare i profilati con tutte le funzioni disponibili in IronCAD.”
afferma Matthias Sjöström di Mgs.
